浅谈分析仪表的选型原则

　　分析仪表标准装置中压力校验仪的选型是依据被检表的情况进行的，具体选型原则主要有一下三方面：

　　1)、首先明确几个概念:技术人员需要对被校准对象有个明确的认知，在已知的被校准压力表中，最大量程为Pmax、最小压力量程为Pmin、被校准压力表的准确度为ΔPv(verification被检)、作为标准分析仪表的分析仪表的准确度为△Ps(standard标准);

　　2)、依据JJG49-2013《弹性元件式精密压力表和真空表检定规程》、JJG52-2013《弹性元件式一般压力表、压力真空表和真空表检定规程》中关于压力校准的有关规定，分析仪表准确度与被检表准确度要满足1:4的关系，因此在进行择分析仪表量程的选择时，应该首先计算被检表量程倍数

　　3)、分析仪表量程必须按照从大到小的顺序进行选择，具体的选择步骤为:

　　①第一只分析仪表的量程P1必须选择被校准表中量程最大的那一块，也就是P1=Pmax，依据其倍数关系可知，第一只分析仪表P1能够覆盖到被检表的量程是P1/x;

　　②第二只分析仪表的量程P2，应选择小于P1/x的下一被检表量程，依据其倍数关系可知，第二只分析仪表P2能够覆盖到被检表的量程是P2/x;

　　③第三只分析仪表的量程P3，应选择小于P2/n的下一被检表量程，依据其倍数关系可知，第三只分析仪表P3能够覆盖到被检表的量程是P3/x;

　　④第四只分析仪表的量程P4，应选择小于P3/x的下一被检表量程，依据其倍数关系可知，第四只分析仪表P4能够覆盖到被检表的量程是P4/x;

　　以此方法类推，直到选取的分析仪表的量程能够覆盖到最小的被检表量程Pmin为止。

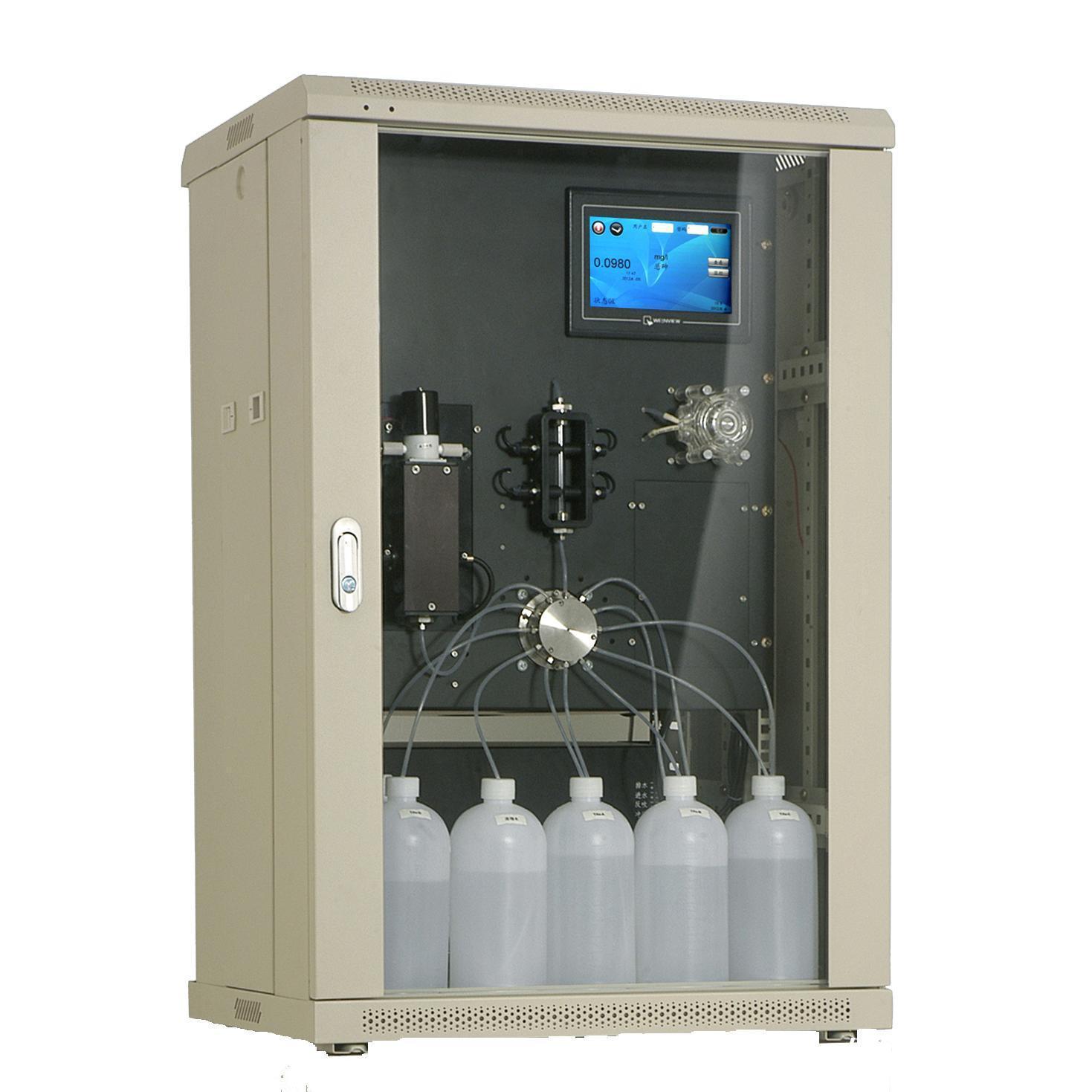

　　分析仪表：
